电动攻丝机XH3-12A1

发布时间:2017-02-08 发布者:admin 所属类别:电动攻丝机(电动攻牙机)

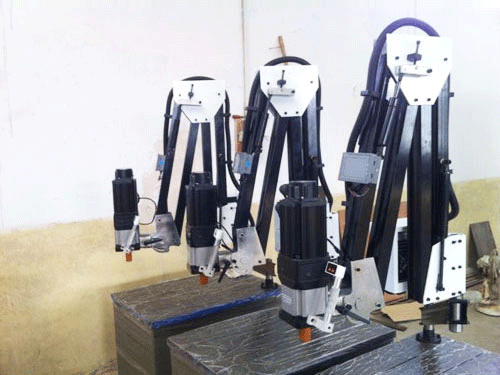

电动攻丝机XH3-12A1

标  配

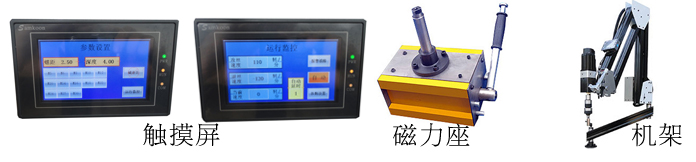

内含: 工作平台 伺服电机 伺服控制器 行星减速机 万向头装置
机架 连接套1个 易损件(正反按钮) 触摸屏(深度自动控制) 过载保护夹头
选配 磁力座( 600kg1000kg) 便于吸附在不易移动的大型工件表面移动攻丝




1微电脑控制,扭矩大小可调,盲孔不断丝锥可根据攻丝的大小自行调节扭矩,加上扭力夹头过载保护,双重保护,不断丝锥;主轴在半径1200/2000MM内任意移动。

2智能定深,自动攻下,自动退回标准牙,非标牙都可以设定深度;

3、可一次攻到底退出,也可以自由设定进几圈退几圈

4、设过的数据可保存,下次直接调用。



三种攻丝模式自由切换,操作简单化,智能化,人性化。
(1)手动模式:两个按钮就可以实现快速攻丝;
(2)标准牙自动模式: 只需要知道是M几的丝锥即可实现自动控制深度,领先同行技术。
(3)非标牙自动模式:所有类型的丝锥,只要知道牙距都可以自动控制深度。

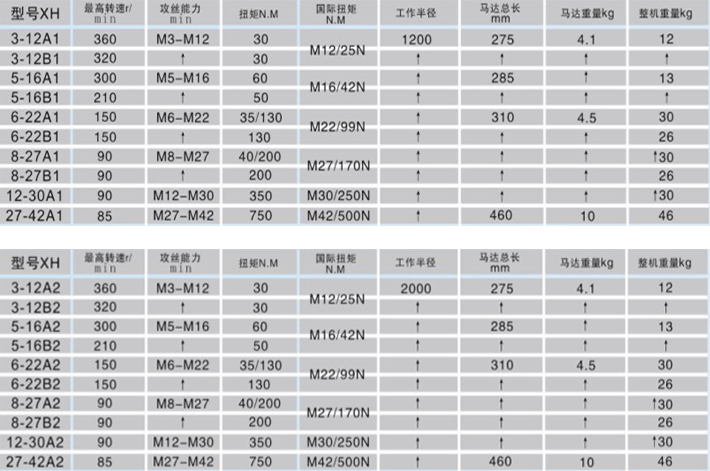

攻丝范围:




电动攻丝机适用领域:

电动攻丝机适用于所有机械制造行业,机床、模具机械、塑胶机械、印刷机械、包装机械制造厂、工程机械、汽车摩托车零部件、航空发动机、机车车辆、烟草机械以及通用机械等行业。
电动攻丝机适用工件材料:电动攻丝机可以在铅、铜、A3钢、铸铁、生铁、Q23545号钢、S136模具钢、718模具钢、王牌料、NAK80模具钢等金属材料实现轻松攻丝作业。


国标丝锥、扭矩对照表(International Taps,torque comparison table)



规格mm(standard)
M1
M2
M3
M4
M5
M6
M8
M10
M12
M14
M16
扭矩N.M(Torque)
0.04
0.22
0.54
1.40
2.30
4.20
8.50
15.0
25.0
37.0
45.0
规格mm(standard)
M18
M20
M22
M24
M27
M30
M33
M36
M39
M42
M45
扭矩N.M(Torque)
75.0
86.0
99.0
147
170
250
290
400
450
500
650
规格mm(standard)
M48
M52
M56
M60
M64
M68
M72
M76
M80


扭矩N.M(Torque)
800
900
1200
1300
1600
1700
1900
2000
2200


国标螺孔、钻头直径对照表(International screw, drill bit diameter comparison table)



螺孔(tap hole)
M1
M2
M3
M4
M5
M6
M8
M10
M12
M14
M16
钻头直径mm
(Drill Diameter)
0.75
1.6
2.5
3.3
4.2
5
6.8
8.5
10.2
12
14
螺孔(tap hole)
M18
M20
M22
M24
M27
M30
M33
M36
M39
M42
M45
钻头直径mm
(Drill Diameter)
15.5
17.5
19.5
21
24
26.5
29.5
32
35
37.5
40.5
螺孔(tap hole)
M48
M52
M56
M60
M64
M68
M72
M76
M80


钻头直径mm
(Drill Diameter)
43
47
50.5
54.5
58
62
66
70
74
